05. (실습) AWS 클라우드에 네트워크 환경 구성

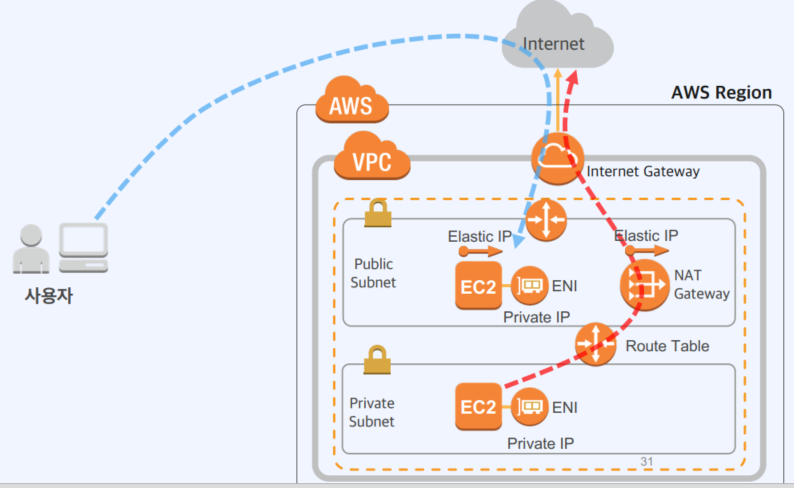

(실습) AWS 네트워크 환경 구성

- VPC, Subnet (Private, Public), Routing Table (Private, Public), NAT Gateway service
- EC2 (Private, Public), Security Group 설정은 22번 포트를 모든 곳에서 접근 가능하도록 구성
- 테스트 : 연결성 분석기 (IGW -> pub-server, IGW -> priv-server, pub-server -> priv-ser, priv-server -> IGW





VPC 생성 및 서브넷 구성

1. VPC 생성
+ my-vpc

2. 서브넷 생성
+ pub-subnet-1
+ priv-subnet-1

퍼블릭, 프라이빗 서브넷 구성

1. (퍼브릭 서브넷) 인터넷 게이트웨이 생성 및 VPC 연결

2. (퍼브릭 서브넷) 라우팅 테이블 생성
+ pub-rt

3. (퍼브릭 서브넷) 라우팅 테이블 수정
+ 라우팅: 0.0.0.0/0 --> 인터넷 게이트웨이
+ 서브넷 연결: pub-subnet-1

4. NAT 게이트웨이 생성
+ EIP 생성

5. (프라이빗 서브넷) 라우팅 테이블 생성
+ priv-rt

6. (프라이빗 서브넷) 라우팅 테이블 라우팅 수정
+ 라우팅: 0.0.0.0/0 --> NAT 게이트웨이
+ 서브넷 연결: priv-subnet-1

7. 인스턴스 2대 생성
+ pub-server (퍼브릭 서브넷)
+ priv-server (프라이빗 서브넷)

8. 연결성 분석기로 연결 상태 확인
+ IGW -> pub-server
+ IGW -> priv-server
+ pub-server -> priv-ser
+ priv-server -> IGW

[실습정리] 자원삭제

1. 인스턴스 삭제

2. NAT 게이트웨이 삭제

3. EIP 삭제

4. 인스턴스 종료 확인 후 VPC 삭제
